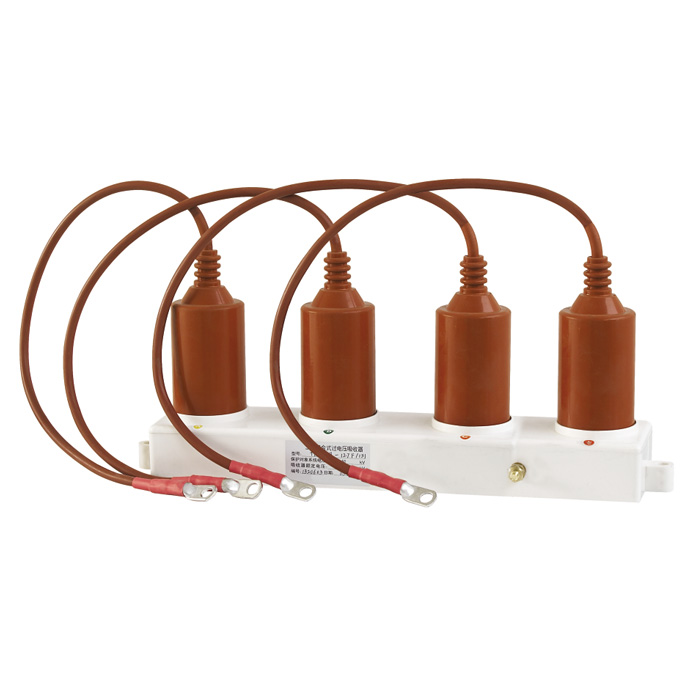

TBP型三相組合式過電壓保護器
TBP型三相組合式過電壓保護器
表2 過電壓保護器JPB主要參數
表3 三相組合式避雷器
表4 帶串聯間隙三相組合式避雷器 注：表3和表4中帶
“*”的參數表示電機額定電壓。
五、接線方式
產品標有“ ”符號單元避雷器直接接地或接放電計數器，
其余單元避雷器分別接在系統A、B、C三相即可。
如右圖所示。
六、預防及檢測
在投入運行前或使用五年后，應做預防性試驗，試驗分別在相-相，相-地每兩單元之間進行，檢測項目及方法如下：
a) 直流1mA參考電壓：在避雷器兩端施加直流電壓（直流電壓的脈動部分不大于±1.5%）,待流過避雷器的電流穩定于1mA后，讀出的電流數值不得小于表1中的規定值。
b) 泄漏電流測量：在避雷器的兩端施加0.75倍直流1mA參考電壓（直流電壓脈動部分不大于 ±1 .5% ），流過避雷器的電流不大于50μA。
c) 無間隙避雷器不允許做工頻放電電壓試驗。
七、用戶須知
1．訂貨時請按標準寫清型號。如有特殊要求，請?jiān)谟嗀浐贤性敿?xì)提出。
2．產品自發貨之日起，兩年內因質量問題而不能使用，我公司負責更換或修理。
一、概述
過電壓保護器是一種取代傳統避雷器的新型過電壓保護器，它能可靠地保護電氣設備的相-地和相-相之間絕緣免受過電壓的損壞，對相-地、相-相同時提供過電壓保護。這是普通氧化鋅避雷器所不可相比的。
過電壓保護器有以下特點：體積小，重量輕，密封性能好，防潮防爆，耐碰撞，安裝靈活，運輸無破損。
二、使用條件
a) 適用于戶內、外；
b) 環境溫度-40℃~+40℃；
c) 海拔高度不超過3000m；
d) 電源頻率不小于48Hz，不大于62 Hz；
e) 長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓；
f) 地震烈度8度及以下地區；
g) **風速不超過35m/s；
h) 重污穢及以下地區。
三、用途及適用范圍
過電壓保護器廣泛適用于35kV以下中性點非有效接地系統中的高壓設備，以及冶金、化工、煤炭、輕工等使用大容量高壓電動機的場合，是取代常規避雷器的換代產品。
按保護對象和用途主要分以下幾大類：
1．電站型：主要用于保護發電廠，變電站中交流電氣設備免受大氣過電壓和操作過電壓和相間及相對地操作過電壓的損壞。
2．并聯補償電容器型：主要用于抑制真空開關或少油開關操作電容器組引起的相間和相對地操作過電壓，達到保護電容器組免受損壞。
3．電機型：主要用于保護旋轉電機，限制切合真空開關引起的相間和相對地操作過電壓，達到保護變壓器和防止真空開關相間和相對地閃絡的目的。
4．配電型：主要用于保護相應電壓等級的開關柜、變壓器、箱式變壓器電纜出線頭等配電設備免受大氣過電壓和操作過電壓以及相間和相對地操作過電壓的損壞。
四、主要規格及技術參數
表1 過電壓保護器TBP主要參數
| 產品型號 | 系統額定電壓kV (有效值) | 保護器額定電壓kV (有效值) | 接線 方式 | 相-相直流1mA (kV) 不小于 | 相-地直流 1mA(kV) 不小于 | 2ms方波沖擊電流耐受A | 保護對象 | 圖號 |
| TBP-0.5 (TBP-400) | 0.38 | 0.5 | 相-相 相-地 | 1.2 | 1.2 | 20 | 電氣設備 | 2-1 |
| TBP-A-3.8F/85(150) | 3 | 3.8 | 7.0 | 5.7 | 200 | 電動機 | 2-2 | |
| TBP-A-7.6F/85(150) | 6 | 7.6 | 15 | 11.2 | 200 | |||
| TBP-A-12.7F/85(150) | 10 | 12.7 | 25 | 18.6 | 200 | |||
| TBP-B-7.6F/85(150) | 6 | 7.6 | 15.0 | 11.2 | 200 | 發電機、 變壓器、母線、 開關、線路 | ||
| TBP-B-12.7F/85(150) | 10 | 12.7 | 25.0 | 24.4 | 200 | |||
| TBP-B-42F/200(戶內) | 35 | 42 | 88 | 73 | 200 | 2-4 | ||
| TBP-B-42F/630W2(戶外) | 35 | 42 | 88 | 73 | 200 | 2-7 | ||
| TBP-C-3.8F/85(150) | 3 | 3.8 | 7.5 | 7.2 | 400 | 電容器 | 2-5 | |
| TBP-C-7.6F/85(150) | 6 | 7.6 | 15.0 | 11.5 | 400 | |||
| TBP-C-12.7F/85(150) | 10 | 12.7 | 26 | 24 | 400 | |||
| TBP-C-42F/200(150) | 35 | 42 | 88 | 70 | 400 | 2-4 | ||
| TBP-O-4.6F | 3 | 4.6 | _ | 5.7 | 200 | 電機中性點 | 2-3 | |
| TBP-O-7.6F | 6 | 7.6 | _ | 11.8 | 200 |
| 產品型號 | 系統額定電壓kV (有效值) | 保護器額定電壓kV (有效值) | 接線 方式 | 工頻放電電壓有效值≮kV | 1.2/50沖擊放電電壓峰值≯kV | 操作沖擊電流下的殘壓峰值≯kV | 標稱放電電流下的殘壓峰值≯kV | 用途 | 圖 號 |
| JPBHY5CZ1-3.8/12×8.5 | 3 | 3.8 | 相-地 | 8 | 12 | 10.2 | 12 |
變壓器、
開 關、
母 線、
線 路
|
2-2 |
| 相間 | |||||||||
| JPBHY5CZ1-7.6/24×19 | 6 | 7.6 | 相-地 | 16 | 24 | 20.4 | 24 | ||
| 相間 | |||||||||
| JPBHY5CZ1-12.7/41×29 | 10 | 12.7 | 相-地 | 26 | 41 | 35 | 41 | ||
| 相間 | |||||||||
| JPBHY5CZ1-42/124×88 | 35 | 42 | 相-地 | 80 | 124 | 106 | 124 | 2-6 | |
| 相間 | |||||||||
| JPBHY5CD2-3.8/9 | 3.15 | 3.8 | _ | 8 | 9.5 | 7.8 | 9.5 | 電機型 | 2-2 |
| JPBHY5CD2-7.6/17 | 6.3 | 7.6 | _ | ||||||
| JPBHY5CD2-12.7/29 | 10.5 | 12.7 | _ | 25 | 26 | 24 | 29 | ||
| JPBHY5CR3-3.8/12×8.5 | 3 | 3.8 | 相-地 | 8 | 12 | 9.6 | 12 | 保護 電容 器型 | 2-5 |
| 相間 | |||||||||
| JPBHY5CR3-7.6/24×19 | 6 | 7.6 | 相-地 | 16 | 24 | 19.5 | 24 | ||
| 相間 | |||||||||
| JPBHY5CR3-12.7/41×29 | 10 | 12.7 | 相-地 | 26 | 41 | 33 | 41 | ||
| 相間 | |||||||||
| JPBHY5CR3-42/124×88 | 35 | 42 | 相-地 | 80 | 124 | 100 | 124 | 2-6 | |
| 相間 |
| 產品型號 | 系統額定電壓 kV (有效值) | 避雷器額定電 壓kV (有效值) | 接 線 方 式 | 持續運行電壓 kV (有效值) | 直流1mA 參考電壓 ≥kV | 工頻參考電壓 (阻性1mA) ≥kV | 標稱放電電流下殘 壓≤kV | 2mS 方波沖擊電流耐受 A | 備注 | 圖 號 |
| YH5WS-10/30×3 (HY5WS-10/30×3) | 6 | 10 | 相-相 相-地 | 6.9 4.0 | 15.5 15.0 | 10 10 | 30 30 | 100 | 配電型 | 2-2 |
| YH5WS-17/50×3 (HY5WS-17/50×3) | 10 | 17 | 相-相 相-地 | 11.5 6.6 | 26 25 | 17.5 17 | 50 50 | 100 | ||
| YH5WZ-10/27×3 (HY5WZ-10/27×3) | 6 | 10 | 相-相 相-地 | 6.9 4.0 | 15 14.4 | 9.5 9.5 | 27 27 | 200 200 | 電站型 | 2-2 |
| YH5WZ-17/45×3 (HY5WZ-17/45×3) | 10 | 17 | 相-相 相-地 | 11.5 6.6 | 25 24 | 16.5 16 | 45 45 | 200 200 | ||
| YH5WZ-51/134×51/160 (HY5WZ-51/134×51/160) | 35 | 51 | 相-相 相-地 | 41 23.4 | 88 73 | 59 49 | 160 134 | 400 400 | 2-4 | |
| YH5WR-10/27×3 (HY5WR-10/27×3) | 6 | 10 | 相-相 相-地 | 6.9 4.0 | 15 13.8 | 10.6 9.3 | 27 27 | 400 400 | 并聯補償電容器 | 2-5 |
| YH5WR-17/45×3 (HY5WR-17/45×3) | 10 | 17 | 相-相 相-地 | 11.5 6.6 | 26 23 | 17 15.4 | 45 45 | 400 400 | ||
| YH5WR-51/134×51/150 (HY5WR-51/134×51/150) | 35 | 51 | 相-相 相-地 | 41 23.4 | 88 70 | 59 47 | 150 134 | 400 400 | 2-4 | |
| YH0.1W-41/127×41/140 (HY0.1W-41/127×41/140) | 35 | 41 | 相-相 相-地 | 41 24 | 102 93 | 63.6 60 | 140 127 | 200(400) 200(400) | 保護變壓 器和限制 真空開關 切合引起 的相間和 相對地操 作過電壓 | 2-4 |
| YH2..5WD-8/25×8/18.7 (HY2 .5WD-8/25×8/18.7) | 6.3* | 8 | 相-相 相-地 | 6.3 | 15.0 11.2 | - | 25.0 18.7 | 200 | 電動機用 | 2-2 |
| YH2.5WD- 13.5/41.5×13.5/31 (HY2.5WD- 13.5/41.5×13.5/31) | 10.5* | 13.5 | 相-相 相-地 | 10.5 | 25.0 18.6 | - | 41.5 31.0 | 200 | ||
| YH5WD-8/25×8/18.7 (HY5WD-8/25×8/18.7) | 6.3* | 8 | 相-相 相-地 | 6.3 | 15.0 11.2 | - | 25.0 18.7 | 400 | 發電機用 | 2-5 |
| YH5WD-13.5/41.5×13.5/31 (HY5WD-13.5/41.5×13.5/31) | 10.5* | 13.5 | 相-相 相-地 | 10.5 | 25.0 18.6 | - | 41.5 31.0 | 400 |
| 產品型號 | 系統額定電壓 | 避雷器額 定電 壓 | 持續運行電壓 | 工頻放電電壓 ≮ | 1.2/50 沖擊放電電壓 | 100A操作沖擊電流 殘壓 | 500A操作沖擊電流 殘壓 | 標稱放電電流下殘壓 | 備 注 | 圖 號 |
| 有效值 kV | 峰值 ≯kV | |||||||||
| YH5CS-10/27×3 (HY5CS-10/27×3) | 6 | 10 | 8.0 | 22.0 | 16.0 | 22.0 | 22.0 | 27.0 | 配電型 | 2-2 |
| YH5CS-17/45×3 (HY5CS-17/45×3) | 10 | 17 | 13.6 | 33.0 | 26.0 | 33.0 | 36.0 | 45.0 | ||
| YH5CZ-10/24×3 (HY5CZ-10/24×3) | 6 | 10 | 8.0 | 20.0 | 16.0 | 18.0 | 19.5 | 24.0 | 電站型 | |
| YH5CZ-17/41×3 (HY5CZ-17/41×3) | 10 | 17 | 13.6 | 31.0 | 26.0 | 30.2 | 33.0 | 41.0 | ||
| YH5CZ-51/124×3 (HY5CZ-51/124×3) | 35 | 51 | 40.8 | 115 | 80.0 | 91 | 98.6 | 124 | 2-6 | |
| YH5CD-8/18.7×3 (HY5CD-8/18.7×3) | 6.3* | 8 | 6.3 | 15.0 | 15.5 | 13.7 | 14.8 | 18.7 | 發電機用 | 2-5 |
| YH5CD-13.5/31×3 (HY5CD-13.5/31×3) | 10.5* | 13.5 | 10.5 | 25.0 | 25.0 | 23.0 | 24.8 | 31.0 | ||
| YH2.5CD-8/17×3 (HY2.5CD-8/17×3) | 6.3* | 8 | 6.3 | 11.0 | 15.0 | 13.0 | 14.0 | 17.0 | 電動機用 | 2-2 |
| YH2.5CD-13.5/27×3 (HY2.5CD-13.5/27×3) | 10.5* | 13.5 | 10.5 | 20.0 | 25.0 | 20.5 | 22.0 | 27.0 | ||
“*”的參數表示電機額定電壓。
五、接線方式
產品標有“ ”符號單元避雷器直接接地或接放電計數器，
其余單元避雷器分別接在系統A、B、C三相即可。
如右圖所示。
六、預防及檢測
在投入運行前或使用五年后，應做預防性試驗，試驗分別在相-相，相-地每兩單元之間進行，檢測項目及方法如下：
a) 直流1mA參考電壓：在避雷器兩端施加直流電壓（直流電壓的脈動部分不大于±1.5%）,待流過避雷器的電流穩定于1mA后，讀出的電流數值不得小于表1中的規定值。
b) 泄漏電流測量：在避雷器的兩端施加0.75倍直流1mA參考電壓（直流電壓脈動部分不大于 ±1 .5% ），流過避雷器的電流不大于50μA。
c) 無間隙避雷器不允許做工頻放電電壓試驗。
七、用戶須知
1．訂貨時請按標準寫清型號。如有特殊要求，請?jiān)谟嗀浐贤性敿?xì)提出。
2．產品自發貨之日起，兩年內因質量問題而不能使用，我公司負責更換或修理。
